304不锈钢法兰盘的联接要领

2021-11-03 16:30:41

次

管道配件法兰盘按与管子的联接要领可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。304不锈钢法兰盘的密封面型式有很多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（TG）、全平面（FF）、环联接面（RJ）。

平焊钢法兰盘：适用于公称压力不超出2.5MPa的碳钢管道联接。平焊法兰的密封面可以制成光滑式，凹凸式和榫槽式三种.　光滑式平焊法兰的运用量很大，多用于介质条件对比缓和的情况下，如低压非净化压缩空气、低压循环水。

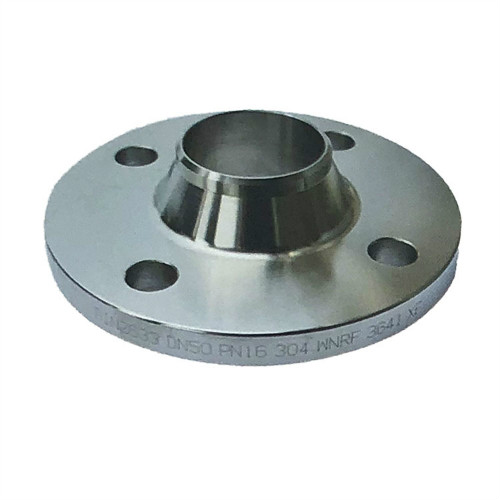

对焊钢法兰盘：用于法兰与管子的对口焊接，其结构正常，强度与刚度较大，经得起高温高压及重复弯折和温度波动，密封性可靠，公称压力为0.25～2.5MPa的对焊法兰选用凹凸式密封面。

承插焊法兰盘：常用与PN≤10.0MPa，DN≤40的管道中。

松套法兰盘：俗称活套法兰，分焊环活套法兰，翻边活套法兰和对焊活套法兰。常用于介质温度和压力都不高而介质侵蚀性较强的情况。当介质侵蚀性较强时，法兰触摸介质部分为侵蚀的上等级资料如不锈钢等资料，而外部则使用下等级资料如碳钢资料的法兰环夹紧它，以完成密封。

全体法兰盘：经常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

304不锈钢法兰盘
