法兰密封面常见的几种形式?

2022-08-11 16:35:33

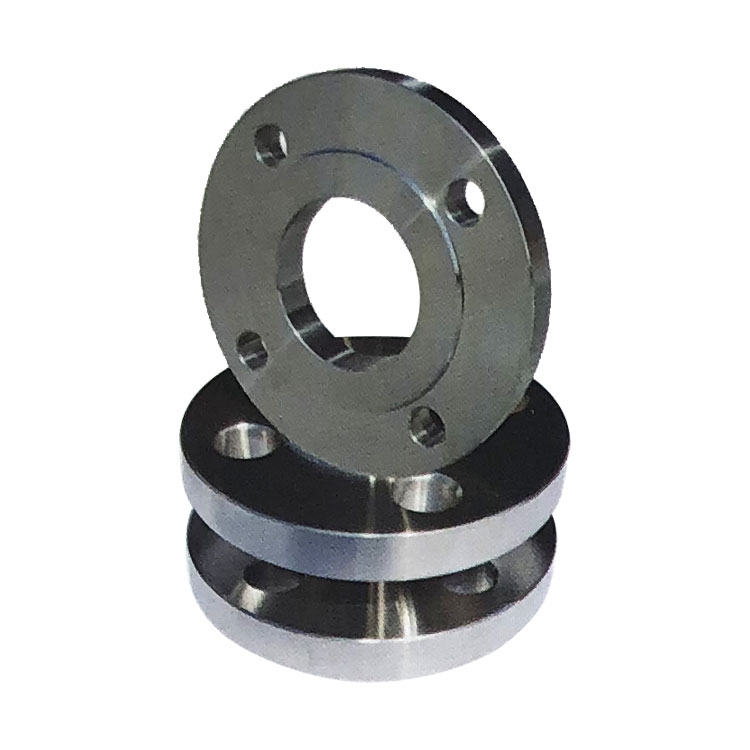

1、平面法兰


该种法兰的密封面是一光滑平面,有时也在密封面上车有二条界面为三角形的同心圆沟槽。不锈钢法兰厂家介绍平面法兰的密封面,适用于平面法兰定制的垫片有各种非金属平垫片、包覆垫、金属包垫、缠绕式垫片,可同时带内环或外环或内外环。由于结构简单、加工方便,便于防腐衬里的施工,故可在公称压力p<2.45MPa时使用。


在0.588MPa压力以下、温度不高的场所尤为适宜,但这种密封面与垫片接触面积较大,特别是管道用宽面法兰,所需压紧力大,安装时垫片不宜定位。预紧后,垫片易向两侧伸展或移动。故如聚四氟乙烯等摩擦系数较小的垫片,不宜采用该种密封面。另外如使用缠绕垫片,为了重复利用垫片,密封面上不车制三角槽。


2、凹凸面法兰


该法兰密封面由一凹面和一凸面组合而成,垫片放置在凹面内。其适用的垫片有:各种非金属平垫、包覆垫、金属包垫、缠绕垫片(基本型或带内环的)、金属波形垫、金属平垫、金属齿形垫。


不锈钢法兰厂家


与平面法兰相比,凹凸面法兰中垫片不易被挤出,装配时便于对中,工作压力范围比平面法兰宽,用于密封要求较严的场合。但对于操作温度高,封口直径大的设备,使用该种密封面时,垫片仍存在被挤出的可能。


3、榫槽面法兰


该法兰密封面由一榫槽面和一槽面配合组成,垫片置于槽内。适用垫片有:金属及非金属平垫、金属包垫、缠绕垫等。与凹凸面法兰一样,榫槽面法兰在槽中不会被挤出,压紧面积小,只有平面法兰和凹凸面法兰的52~68%,垫片受力均匀。由于垫片与介质不直接接触,介质腐蚀影响和压力机制的渗透影响小,可用于高压、易燃、易爆、有毒介质等密封要求严格的场合。


4、其它密封面型式的法兰


除以上三种密封面型式以外,还有采用梯形槽密封面,以及配用O形环、透镜垫时的特殊密封面型式。
