不锈钢法兰盘连接结构与密封原理

2022-08-29 16:30:55

不锈钢法兰盘连接结构是一个组合件,是由一对法兰,若干螺栓、螺母和一个垫片所组成。故法兰连接的设计中主要解决的问题是防止介质泄漏。不锈钢法兰盘在螺栓预紧力的作用下,把处于密封面之间的垫片压紧。


当垫片单位面积上所受到的压紧力,达到一定的数值会使垫片变形而被压实,把密封面上的凹凸不平处填满,这样就为阻止介质泄漏形成初始密封条件。所需的这个压紧力叫垫片的预紧密封比压,单位为MPa。预紧密封比压主要决定于垫片材质。工作状态内压轴向力拉伸,降低了压紧力。

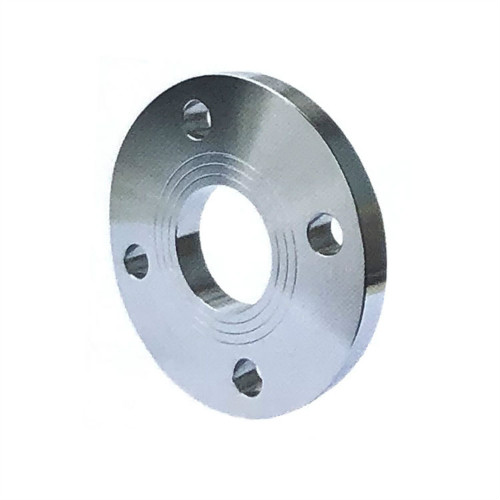

不锈钢法兰盘


垫片有足够回弹能力,补偿变形预紧密封比压值不小于某一值,工作密封比压,使介质不泄漏,在密封面与垫片之间所必须保留下来的比压,保持良好密封。反之,回弹不足,预紧密封比压下降到工作密封比压以下,甚至密封处重新出现缝隙,则此密封失效。


在一些机械设备上经常会看到两种机械之间的连接,是通过法兰形式进行对接的。比如减速机与电机的连接有一部分也是通过法兰来连接的。常见的可拆卸结构有法兰联接、螺纹联接和承插式联接。


法兰联接有较好的强度和紧密性,适用的尺寸范围宽,在设备和管道上都能应用,所以应用比较普遍。但不锈钢法兰盘联接时,不能很快地装配与拆卸、制造成本较高。
